纯正原矿紫砂壶常有的瑕疵现象

 　　原矿纯正的上乘泥料在烧制时常常会出现各种瑕疵，但这不是绝对，能出现原矿上乘泥料特有的瑕疵现象的壶，必须要符合以下一种或多种条件，如果泥料的品质低，想出现原矿上乘料特有的瑕疵也难。

　　具备原矿上乘泥料的基本条件是：

　　一、必须是原矿具有一定砂性的矿料，二、矿料的纯度、及在筛选出的原料必须是足够的纯正。

　　三、泥料在炼制时必须是纯砂粒、或泥料所含脂粉泥绝对低。

　　四、壶在窑中必须烧到位、或说要烧到一定的结晶度。如果壶在没烧到结晶前，出瑕疵的概率非常非常低，出瑕疵通常是在结晶后。 所以现在的壶是越来越生，这与现在的市场有关，谁都不愿意接受瑕疵，真假优劣不重要，好看就认为工好。我们来看看，原矿上乘料通常会有那些瑕疵现象。

　　出现爆疵、爆子、爆泥现象的泥料，通常是纯砂粒的料、或含砂率非常高，壶在窑内烧制时整体收缩，有些稍大点的粒子因内外温差急变而炸裂，粒子周边无缓冲而爆出。

　　这种现象可以通过控制窑温的升降速度来降低瑕疵率，但绝大多数人没有自己的窑，就是有窑的，烧制方法也不一定能掌握，所以，防止这类问题的出现还是难题.

　　这种情况的根本原因是可塑性低，制作时泥料紧压度不够(明针硬功不够硬)，开口时用力不匀等原因造成。这种料就是顶级高手也难避免出瑕疵，主要原因是泥料的炼制方法，这种硬性砂料炼四十目不是最佳选择，因为纯四十目的砂是无法做壶的，要加细砂和脂粉，加少了做不好，加多了，大大影响成料的品质，所以，这种矿料应该炼六十目或八十目和纯砂匀等颗粒的料，既增加成品率，又较好地保存泥料的品质，这就是说，特殊问题要用特殊方法来解决。

　　花泥：主要原因是砂粒硬、泥料纯，接壶把壶嘴时用的脂泥与身筒泥片的密度不同，后期了坯工夫不到，或是坯不润的时候用抿针，造成砂粒倒毛，或是成品泥放置时间长，紫砂泥料内外湿度不同等原因造成。所以，放置时间长的成品泥在做壶前，最好是重新炼一下，或反复锤炼。

　　通常在壶烧到结晶前，就是有花泥现象也是非常轻微，大多数情况下是在烧到结晶后才出现花泥现象。所以，对有花泥现象的壶不要排斥，那是真正的紫砂壶，虽然不是很好看，但有些花泥现象能养掉。

　　灰爆：是因石灰岩颗粒夹入纯正紫砂料里，高温时变成石灰而彭胀，由于纯正砂料缓冲力非常小而爆飞，形成灰爆。

　　形成表皮裂纹或裂缝的根本原因是砂性纯正，俗话说泥性爆，粘性很低，很多纯正的硬砂料在表面会有裂丝、裂纹，大多要用放大镜才能看到，但不漏水，这种情况是非常正常。

　　爆疵、泥爆(又称起泡泡)，出现这种情况的泥料一般是砂料纯度好，硬度高，颗粒稍大，一般在四十到六十目的硬砂泥料中出现，主要原因是烧窑方法和窑中气氛，如果窑中升降温过急，大的颗粒会因内外温差力大而炸裂，出现起泡或爆疵，有些料虽然细，但因矿料本身质地稍低，在窑中升温过快或超过本身的烧制温度时，也会出现。

　　形成跳砂的原因很简单，就是烧制时壶身因收缩，砂粒与砂料间没有缓冲，粘结力最小的那粒砂受挤压而蹦出。从这点看，有跳砂现象的壶大多是纯正的极品硬砂料。要想消除跳砂现象，非常简单，在泥料里多加点脂粉泥就行，虽然不会跳砂了，但泥品同时也下降了。

陈宏林作品：八方提梁

　　铁黑：是指在壶表皮下因高温熔化但还没有析出的铁质。

　　铁熔：是指已经熔化并析出表面的结晶铁。原矿纯正的泥料在烧到一定温度时，大多会出现铁黑、铁熔现象，出现铁黑的紫砂泥比较普遍，一般泥料品质不会很差。

　　能出现铁熔的泥料只有原矿有，而且还要符合以下两个条件：

　　一是泥料必须经分筛过的纯砂粒，或是脂粉含量非常低。

　　二是不管是嫩泥或硬砂泥，泥料必须烧到基本结晶，就是说要把泥烧到结晶成紫砂壶。

　　从这两点看，有铁熔点的壶，绝对是上乘品质的泥料。

　　形成铁黑、铁熔的原因现在还没有科学论断，但可能与原矿矿料的纯正性有关，回过头来说，哪怕是原矿最好的矿料，如果炼的不纯，也不会出铁熔点。

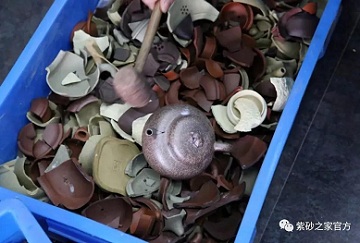

　　以上这些现象，大多在原矿上乘泥料中才会出现，对紫砂认知度高的人，一般不会拒绝上乘泥料出现的正常瑕疵，对紫砂认知度低的人，是不会接受任何瑕疵。
